ESD (Electrostatic Discharge) védelem, ESD védett padló készítése

Az ESD, vagy hétköznapi nevén elektrosztatikus kisülés majdnem mindenki számára ismert, de minimum tapasztalt jelenség. A hétköznapi életben gyakori és ártalmatlan kisülések ipari környezetben veszélyeket hordozhatnak, így az ESD védelem kialakítása sok vállalkozás számára fontos követelmény. Megismerkedünk az ESD legfontosabb tulajdonságaival és a védekezés kulcsával: az ESD védett padlóval.

Mi az ESD (Electrostatic Discharge)?

Az ESD az “electrostatic discharge” magyarul az elektrosztatikus kisülés rövidítése. A jelenség akkor alakul ki, ha két eltérő töltésű test között hirtelen elektromos áram átadás történik, amikor azok egymás közelébe érnek. Az áram átadása során a töltések kiegyenlítődnek. Az ESD lehet látható vagy hallható, de sokszor olyan gyenge jelenségről beszélünk, amit emberi érzékszervekkel nem észlelünk. Az ESD alapvető tulajdonsága, hogy hirtelen és nagyon gyorsan játszódik le.

Az ESD veszélyessége abban rejlik, hogy az ember által nem érzékelt mértékű, kisfeszültségű kisülések is képesek kárt okozni érzékeny rendszerekben, vagy akár robbanásokhoz vezetni speciális környezetben. Ezen létesítményekben elkerülhetetlen, hogy az elektroszatikus kisülésekre érzékeny helyeken ESD védelmet építsünk ki.

Hogyan alakul ki az ESD jelenség?

Az ESD legtöbbször az úgynevezett dörzselektromosság alapján jön létre. Különböző anyagú felületek súrlódása, gyári eszközök működése (szállítószalagok, emelőrendszerek) vagy pusztán műanyag berendezések mozgása is elektrosztatikus feszültséget halmoz fel. Abban az esetben, ha két eltérő töltésű test egymáshoz közel kerül és a két test közül az egyik szigetelő, akkor a testek között létrejön a kiegyenlítődést segítő ESD jelenség.

Jellemző, hogy ugyan a statikus tárgyak is felhalmozhatnak feszültséget, a kisüléshez szükséges ellentétes töltésű felületet egy mozgó test fogja biztosítani, ami nagyon sok esetben egy dolgozó vagy annak ruházata. Az ESD a dolgozón keresztül egyenlítődik ki, aki a föld felé elvezeti a feszültséget.

Hogyan és milyen munkakörnyezetekben jelenhet meg az ESD jelenség?

Az ESD jelenség gyakorlatilag folyamatosan jelen van a környezetünkben, mégha nem is tulajdonítunk neki jelentőséget. Így a valódi kérdés az, hogy mik azok a munkakörnyezetek, ahol az ESD jelenség problémákat tud okozni. Lássuk ezek közül a legfontosabbakat.

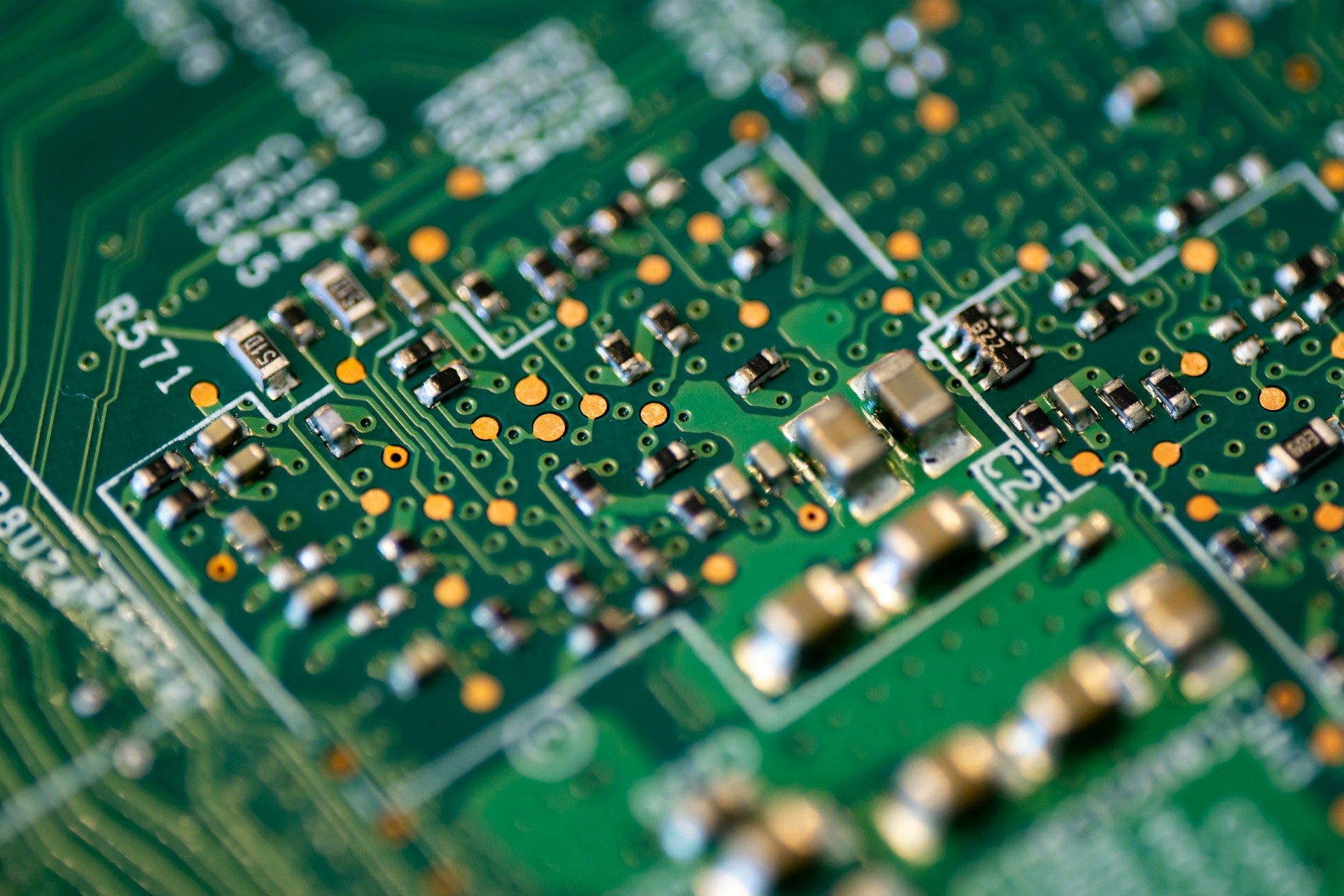

A nagyon precíz elektronikával dolgozó, azokat gyártó vagy tevékenységük során felhasználó üzemek érzékenyek az ESD-re. Számítógépek, chipek, félvezetők, elektronikai eszközök, vezérlőegységek gyártásánál az ESD jelenség is gyakori, miközben ezen rendszerekben üzemzavarokat is tud okozni a kisülés.

Az ESD zavart tud okozni bármilyen gyártósor vezérlésében. Különösen érzékenyek a szervertermek, telekommunikációs központok, ahol az adatvesztés továbbgyűrűző hatásokkal tud nagy kárt okozni.

A kisülések azonban nem csak az elektronikai rendszerekben tudnak károkat okozni, hanem szikrát biztosíthatnak tűz- és robbanásveszélyes helyzetekben. Ezért az ESD védelem kiépítése kiemelkedő fontosságú vegyipari, gyógyszeripari, harcászati technológiákat alkalmazó üzemekben, valamint laboratóriumokban és kutatási központokban.

Az ipari jellegű károkozásnál súlyosabb, ha az üzemzavar közvetlen emberéletet veszélyeztethet. Az ESD elleni védelem a műtőkben és a kórházak egyes osztályain elengedhetetlen.

Miért van szükség ESD védelemre? Mi történhet enélkül?

Az elektrosztatikus kisülésre érzékeny környezetekben a munkaterületnek, a munkavállalóknak és a használt eszközöknek is ESD védettnek kell lenniük. Az ESD védelem kiépítésének elmaradása számos problémát okozhat. Egyetlen kisülés tönkretehet arra érzékeny chipeket vagy processzorokat, esetleg gyúlékony gázok jelenlétében lángra lobbanthatja a környezetet.

A kisülések okozta terhelés meghibásodásokhoz vezethet, ami a termelés leállását, rendszerek összeomlását okozhatja vagy adatvesztést idézhet elő. Az ilyen jellegű problémák feltárása és javítása sok időt és energiát emészt fel. Az ESD védelem több iparágban jogszabályi előírás is, így hiánya hatósági büntetést is maga után vonhat.

Mit nevezünk ESD védett területnek?

Az ESD védett terület egy olyan, általában a fizikai térben is egyértelműen lehatárolt vagy jelzett, zóna ahol az ESD létrejöttét tudatosan gátolják. Az ilyen zónákban minden az ESD védelem elvei szerint van kialakítva: munkaterületek, folyamatok, védőfelszerelések.

A gyakorlatban minden dolgozót, eszközt, tárgyat vezetőképessé kell tenni, hogy a feszültséget ne halmozzák fel, hanem folyamatosan, kisülések nélkül, tervezett módon adják le a padló felé. A rendszer kulcsa az ESD védett padló lesz, de ezen felül is szükséges a berendezési tárgyak földelése, a munkaeszközök ESD védelme és a földelt munkaruházat viselése. A zónában történő munkavégzésre külön szabályokat kell kialakítani és a dolgozókat a megfelelő módon oktatni, tájékoztatni.

Hogyan működik az ESD védelem kialakítása?

Az ESD védelem kialakítása a munkaterület és munkafolyamatok felmérésével kezdődik. A védendő terület lehatárolása után indulhat meg a fizikai védelem kiépítése, aminek központi szereplője az ESD védett padló. Az ESD burkolatot mindenképpen földelni kell. A padló különböző anyagokból készülhet.

Az ESD PVC burkolat könnyen kialakítható, kisebb munkaterületek esetén praktikus. Az ESD gumi burkolat sok tekintetben előnyös, de nem túl esztétikus, terhelhetőségének vannak határai és nagyobb területen kiépítése drágább. Az ESD epoxy gyanta folytonos felületet alkot és ipari szempontból is jól terhelhető.

ESD védelem betonpadlókon is kialakítható, aminek előnye, hogy nem kell teljesen új burkolatot építeni, illetve jóval tartósabb megoldást kínál, mint a korábban említett anyagok. A műanyag és gumi padlók jellemzően 5-10 évig nyújtanak megoldást, míg a csiszolt betonpadlók élettartama évtizedekben mérhető. Az esztétikus betonpadló ipari mértékben is jól terhelhető és könnyen tisztán tartható. Egybefüggő és hézagmentes kialakítású.

A padlón kívül gondoskodni kell a butorok és munkaeszközök földeléséről, a megfelelő védőruházatról és munkavállalói oktatásról. A rendszer hatékonysága abban rejlik, hogy mindent megfelelően kell csatlakoztatni a padlóhoz és az földelve van. Nem lehet az ESD védett zónában olyan tárgy vagy személy, ami vagy aki nem integrált a rendszerbe.

Hogyan alakul az ESD padló védelem ára?

Az ESD védelem rendszer kiépítésének ára nagyban függ a telepítés helyszínétől és az érintett eszközök jellegétől. A legfontosabb tétel a padló és a földelés kialakítása lesz. A műanyag és gumi ESD padló rendszerek valamivel kedvezőbb árúak, mint a betoncsiszolásos módszerrel készülő ESD védett betonpadló, de utóbbi élettartama négyszerese, ötszöröse is lehet, miközben ára bőven nem ennyivel magasabb. Hosszabb távra tervező üzemek esetében a tartós betonpadló kialakítása kedvezőbb döntés.

A szükséges előkészítő munkák, a védendő terület nagysága és a felhasznált alapanyag típusától függően egy ESD védett padló kiépítésének négyzetméter ára körülbelül 10 és 20 ezer forint között mozog.
